A380要做到耐盐雾500小时的案例
点击次数：3328
发布时间：2018-07-14
本案例客户为浙江省台州市宏翔不锈钢制品有限公司，需要将材料编号为A380的压铸铝合金，做钝化处理，耐中性盐雾测试500小时，成膜颜色不限，产品必须符合欧盟环保相关规定。
根据客户的要求，本公司工程人员参考我公司在东莞市某港资压铸同类案例的经验，制定了一下相关工艺方案：
一，确定客户使用钝化工艺流程为： 除油清洗---水洗----活化处理----水洗-----钝化处理---水洗---干燥。工艺中考虑该客户已将工件抛光，因此工艺中省去了除垢除硅工序，保留了活化工序，确保钝化工艺流程的科学合理，有助于工件提高钝化效果。
二，根据工艺流程、工件加工和表观情况、品质要求等要素确定了各工序的技术参数，使本案例的处理要求得到更强有力的保证，工序中的除油采用该客户原有除油剂，具体管控措施由其按照原规定执行。工序中所有水洗按照我司的要求，对水洗槽进行改造，保持一定量新鲜水补充和污水体排放，处于溢流状态，并要求加强水洗槽的管理，水洗槽使用一段时间后做清洁工作，保证无污垢。 使用纯水或去离子水，保证PH值6.5-7.5之间，每次水漂洗洗时间30-60秒。活化工序：采用10-15%的稀工业硝酸或5-10%的硫酸，浸泡1min，要求每天上班前或槽液浑浊时需及时更换。钝化工序是流程中的重点工序，使用药剂是三价铬钝化剂，型号sy-40201；药剂稀释比例是15，稀释后药剂的的PH值控制在3.8～4.5范围内，处理温度控制在30-40度，严格控制温度不可超40度，浸泡处理时间5分钟。而干燥工序采用了烤炉烘干，烤炉烘干温度控制在100度之内。钝化后，要求请放置24小时再做盐雾测。
三，本公司工程人员也为该客户制定严格的添加方法。
根据客户生产验证，材料A380耐中性盐雾测试500小时，是完全可以做到！

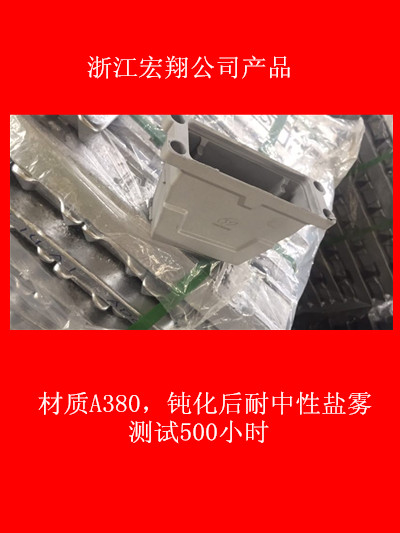

处理工件照片
