导致无铬钝化剂钝化后表面颜色不均匀的原因及解决办法
点击次数：4256
发布时间：2018-12-07
铝合金无铬钝化剂，有些客户反映刚开始使用时，颜色比较均匀，可使用一段时间后出现成膜颜色不均，那么出现颜色不均原因究竟在哪里？又该如何解决？
铝合金无铬钝化剂产生颜色不均有可能是原因：一是无铬钝化剂配槽稀释后，由于水质等因素的影响，PH值没在正常的适用范围，按照无铬钝化剂配方设计，无铬钝化剂最佳的成膜环境PH值应在3.8-4.2，在这个PH值范围内，无铬钝化剂的成膜效果最佳；一般的情况下，配槽后PH值可能出现的偏低，也就是酸性过大，解决的办法是用5%的氨水或0.1%的氢氧化钠溶液进行调整，使其在使用范围；二是无铬钝化剂的浓度过高或过低，过高或过低的浓度，首先表现出来的PH值也不会在使用范围，浓度过高可以用水稀释到正常的PH值，浓度过低，表现出来的情况是PH值过高，可以通过补充药液降低PH值；三是被钝化表面状态不均匀，成分不一致。解决问题的办法是通过机械或化学的抛光办法使工件表面均匀，材质一致。

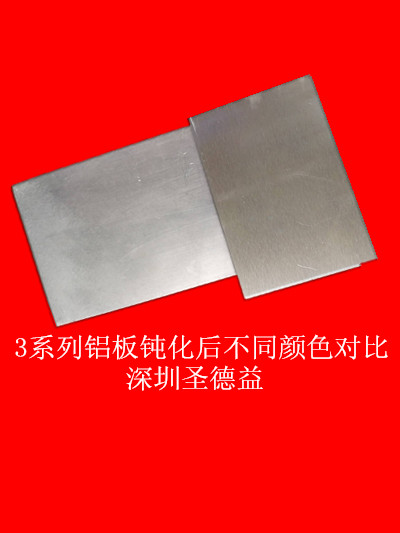

无铬钝化后浅黄色产品
