烘烤温度和时间对耐高温三价铬钝化膜的耐腐蚀性影响？
点击次数：3126
发布时间：2019-04-23
铝合金钝化，一般都是要求成膜烘烤温度在100度之内；但是有一些工件，钝化后，在后工序需经过高温烘烤工序，因而一般性的铝三价铬钝化剂无法使用，必须用耐高温型的铝合金三价铬钝化剂（sy-40202），在烘烤温度和时间两个关键要素中，他们对钝化剂成膜耐腐蚀性影响是不同的。
本公司曾经联合使用客户，对其ADC12产品高温烘烤盐雾情况进行测试，结果如下：：烘烤250-300度，烘烤时间不超1-3分钟的，中性盐雾24-48小时；烘烤200-250度，时间30分钟内，中性盐雾48-72小时；烘烤150-200度，时间30分钟之内，中性盐雾可达96-168小时；烘烤100-150度的，时间30分钟之内，中性盐雾可达168小时以上。在整个测试过程中，最后得出的结论是：烘烤温度的高低对铝合金钝化成膜的影响远大于时间长短对钝化膜的影响。
因此，在高温烘烤工序中，要保证较好的耐腐蚀性，根据烘烤温度和烘烤时间对耐高温三价铬钝化膜的影响程度不同，控制温度比控制时间更为关键。

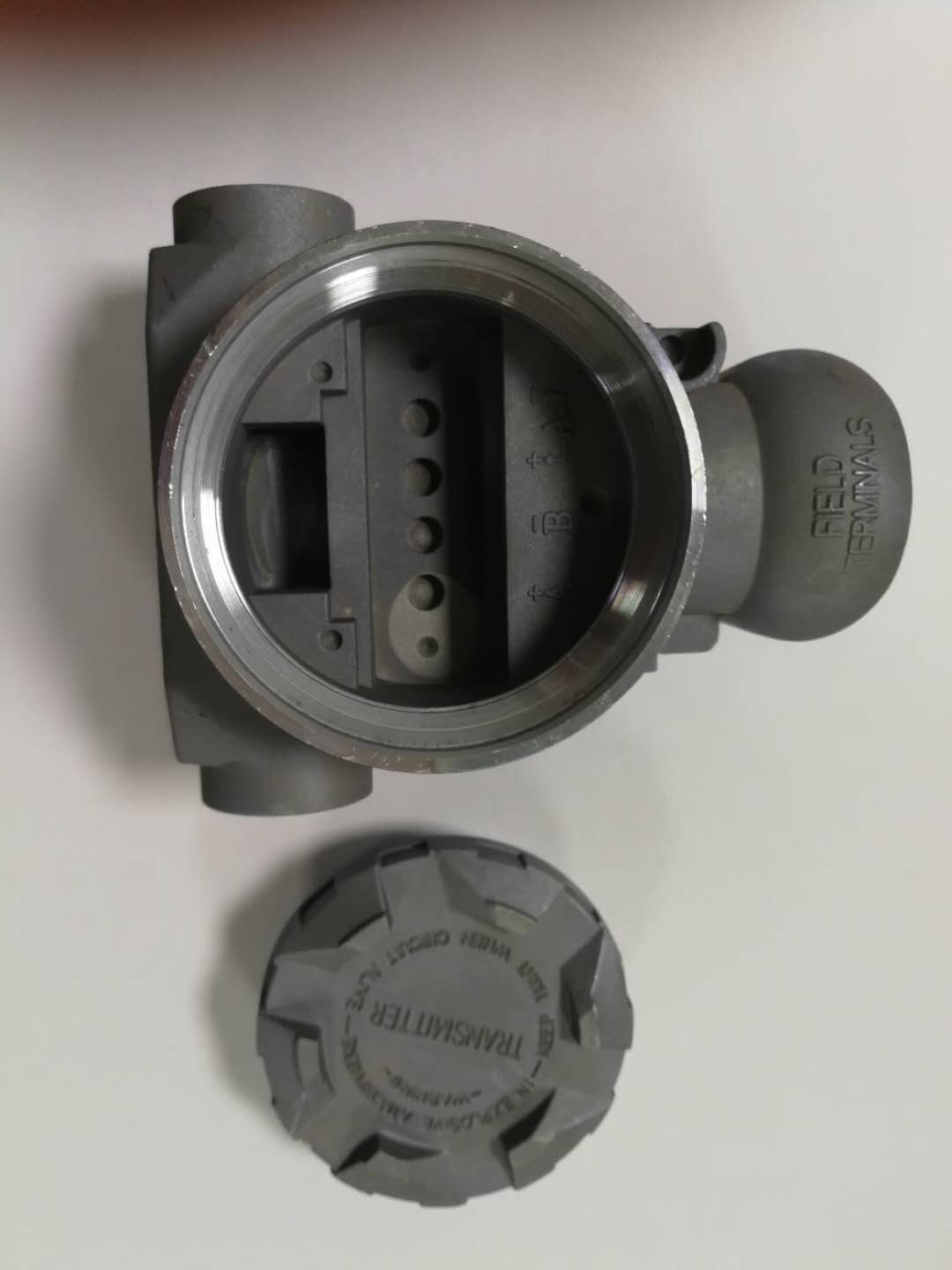

耐高温钝化工件图片
