三价铬铝皮膜剂又叫钝化剂吗?

  金属表面处理行业中，有钝化剂，有皮膜剂，很多朋友往往弄不明白，究竟者两个名称是不是一种物质，首先我们将这两个名词来源跟大家介绍一下。

  皮膜剂是日本、台湾的叫法，由于金属表面处理后生成一层稳定性化学保护膜，因此日本人把它叫做皮膜，而台湾人学习日本的叫法，也叫皮膜，相关药剂也叫就皮膜剂，皮膜剂根据处理材料不同分类，如处理碳钢的磷化剂，日本、台湾人叫磷化皮膜剂，处理铝合金三价铬处理剂，台湾、日本人叫三价铬皮膜剂；而中国大陆习惯于按药剂的功能去命名，如碳钢磷化处理剂叫做磷化剂，而对于在金属表面化学处理生成耐腐的处理叫为钝化，药剂叫钝化剂，如碳钢钝化剂，处理铝合金三价铬处理剂叫三价铬铝合金钝化剂或铝合金三价铬钝化剂。

 在此顺便介绍一下我们的耐高温耐腐蚀的三价铬钝化剂。耐腐蚀耐高温三价铬钝化剂是一种新型的三价铬钝化剂，具有耐高温300度，耐腐蚀中性盐雾336小时以上的高耐腐蚀性能，其使用方法如下：

1，根据铝材含硅、含铜量的高低选择浸泡钝化工艺路线，例如对于铝合金硅含量小于1%的，可选择工艺：弱碱性脱脂--水洗--碱蚀--水洗--SY-30201去灰--水洗--三价铬钝化sy-40301—水洗。对于铝合金硅含量大于1%的，可选择工艺：弱碱性脱脂-–水洗--去灰SY-30201—水洗--三价铬钝化SY-40301；对于采用喷淋处理，可选择工艺： 酸脱脂-–水洗--三价铬钝化SY-40301

2，使用时稀释浓度要求：一是要使用去离子水稀释配槽；二是配槽浓度，采用喷淋处理，稀释浓度为25%Vol(5-30%Vol)，采用浸泡处理的，稀释浓度为20%Vol(10-30%Vol)

3，使用时配槽方法是：第一步，配槽前先把水槽清洗干净。新槽或是新产线要先用10%硫酸浸泡再清洗；第二步，先倒入需要的sy-40301的量再倒入去离子水然后剧烈搅拌；第三步，检测pH值，如有必要调整到3.8。调整方法：用5%的硫酸溶液或1%的氢氧化钠溶液缓慢调整。

4，关键工艺参数管控及使用要求如下：（1）使用温度：38℃(30-40℃)；（2）使用pH值：3.8(3.7-3.95)；（3）使用时间：在温度38℃条件下，时间3分钟(2-4分钟)，在温度30℃条件下，时间为4分钟(2-6分钟)；（4）喷淋压力：1bar(0.5-1.5bar)；（5）使用过滤：需要（每小时至少0.1-0.5倍总体积量循环）；（6）使用加热：需要加热设备需耐酸及耐氟；（7）*排风装置：为了工人的健康，建议使用。

以上四个方面，已仔细描述耐腐蚀耐高温三价铬钝化剂使用时的工艺路线稀释要求、浓度、开槽方法、参数的管控方法，只要按照以上的方法使用，一定可以得到良好的钝化效果。

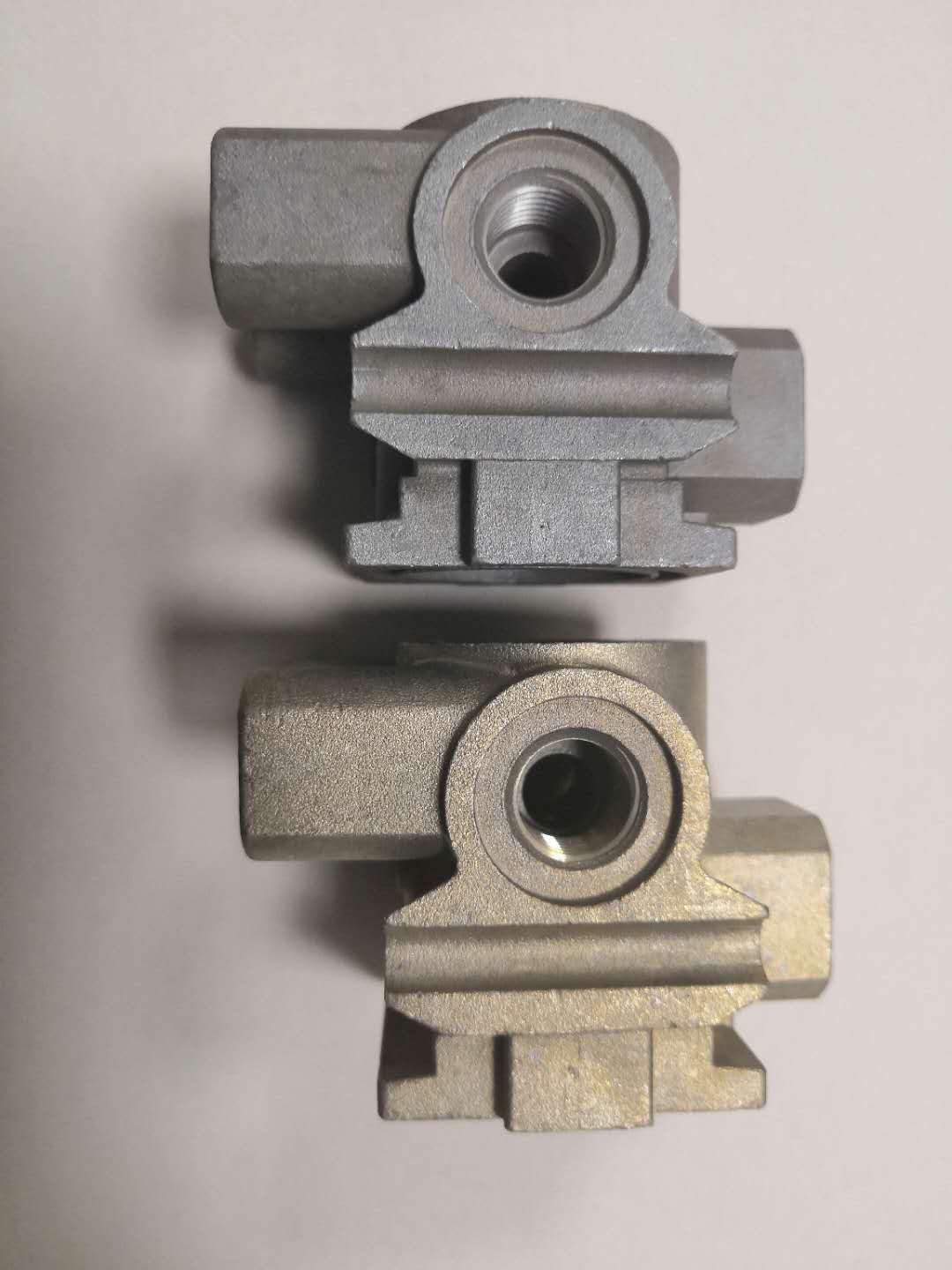

                    不同工艺钝化处理结果图
