压铸锌合金钝化按这种方法做，中性盐雾就可高达168小时以上

压铸锌合金钝化，要把耐中性盐雾提高到168小时以上，必须讲究作业方法和选对钝化处理药剂，下面以圣德益公司钝化药剂为例，详细为大家介绍具体的做法。

首先是流程选择方面，必须按照：除油--水洗—活化—水洗--钝化--水洗—热水洗--烤干的流程处理。二是要采用专用的活化剂，活化剂按照10%的浓度稀释，浸泡1-3分钟，颜色要深一些的，浸泡时间要长一些，颜色要浅一点可以时间短一点。 三是钝化工序，必须按照以下的工艺参数处理：（1）,建浴比例：一般为5-20%，特殊盐雾要求或深色的可以按15-20%配比。（2）稀释后工作液PH值：使用时药液的PH值应在3.0～4.0范围内。（3）工件处理温度：32～ 38℃，不超40度。（4）处理时间：2-3分钟。 四是钝化处理后，要用冷水漂洗，然后再用78-80度的热水浸泡1分钟以上。 五是干燥工序温度为100-120度，时间10-20min。

以上工艺中，选用的钝化药剂，具有以下特点：钝化后膜色为深蓝色，钝化时间短，生成的转化膜层具有极强的稳定性，膜层致密均匀，钝化后化后裸膜中性盐雾可达168时以上，该产品也可用于已经腐蚀的锌合金件，本品耐腐蚀性能超过欧美MIL-DTL-81706及MIL5541的耐腐蚀标准，钝化后产品导电率良好；与六价铬相比，成本低、污水容易处理，成分符合欧盟Rosh指令，环保。

只要按照以上的介绍去做，压铸性锌合金钝处理化后，耐中性盐雾测试就可以达到168小时以上。

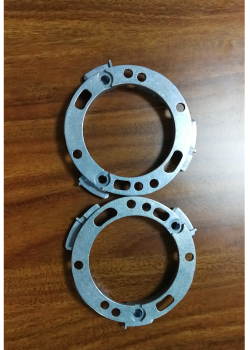

          压铸锌合金钝化效果图
