二次钝化剂【提高钝化膜的耐腐蚀性】
点击次数：6685
发布时间：2020-02-26
特别声明：
二次钝化剂是针对一些盐雾要求很高的客户设计，盐雾要求不高的不需要二次钝化剂，使用我司三价铬钝化剂可满足要求。
*本品是一种非油性、成膜导电的二次钝化剂。产品不含铬、不含磷等环保禁排成份。
*适用于铝合金、锌合金、镀锌等表面六价铬、三价铬钝化后的二次钝化处理。
*能在短时间内形成化学性质极为稳定的微细结晶封闭膜层，膜层耐腐蚀性、抗指纹、导电性好、不改变钝化颜色，裸膜中性盐雾测试可以在铬钝化剂基础上提高1-3倍；与涂料结合力好。

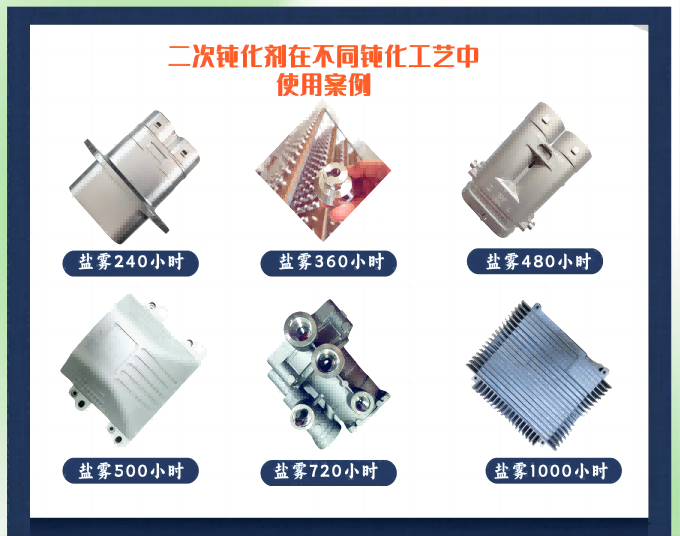

*以使用本公司三价铬钝化剂后再二次钝化为例，压铸铝钝化后盐雾高达500小时以上，型材铝合金中性盐雾高达1000小时以上，锌合金盐雾高达300小时以上，镀锌板在钝化的基础上盐雾翻倍。
1，用去离子水稀释配槽。
2，开槽比例：20-50%。
（1）在配槽前请将槽子彻底清洗干净,加入所需的去离子水及浓缩液,搅拌均匀,检测其PH值,如果PH值不在3.5-5.5范围内,则将其调整至范围内。
（2）常温使用，选择高一些的浓度；加温使用，选择浓度可低一些。

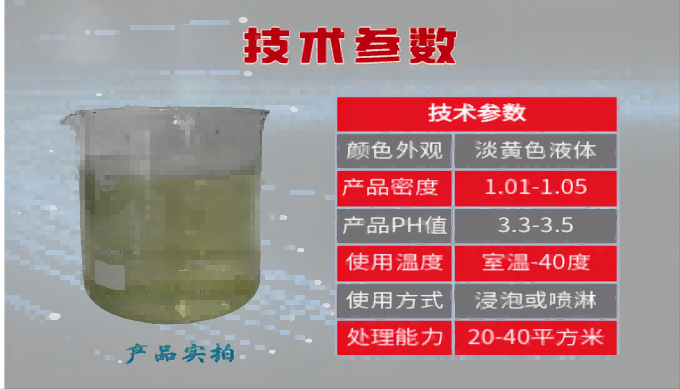

PH值：3.8-4.5； 氧化点：6-9 Pt。
温度：常温-55℃； 处理时间：3-7分钟。
1）若PH值偏低则用10%稀氨水分少量多次缓慢调整。
2）若PH值偏高则用5%稀硫酸分少量多次加入调整，直到PH值在正常范围内。
备注：因每个客户素材、工艺、设备等有所差异，以上数据供参考，以实际生产为准。
PH值：用0.1/0.01精度的PH计放入搅拌均匀的封闭槽中，约30秒读取稳定后的数值为钝化工作液的PH值。
氧化点：取50ml槽液置于250ml锥形瓶中，加5ml98%浓硫酸酸化，摇匀冷却，滴加5-6滴指示剂，用封闭标液滴定，颜色由紫红色变为亮绿色为终点，此时消耗氧化标液的体积（毫升数）即为槽液氧化点浓度。
槽液钝化点调整：1000L槽液，每添加3kg二次钝化剂，钝化点上升约0.1Pt。
1、实际生产消耗多为带出消耗，生产过程应定期检测槽液PH值以及槽液封闭点浓度。
2、槽液长时间使用会有少量沉淀析出， 铝合金封闭槽配过滤机使用，可大大延长其使用寿命。
3、PH值及封闭点浓度应每4h检测一次，以保证有效浓度在管控范围内。
1000L槽，连续生产、正常补加药剂情况下，处理面积达到3000-4000m²请重新更换槽液（此数据仅供参考，实际以实际生产为准）。
咨询联系：彭先生
咨询电话：135-1084-5648,186-6628-1138
添加微信：186-6628-1138
总部电话：0755-27780263
分部电话：0769-86006009
电子邮箱：peng@sdy668.com
