【耐腐蚀】不锈钢无铬固膜剂

 SY-90303B是环保无铬钝化剂，广泛应用于各类SUS200、SUS300、SUS400系列国标与非标不锈钢的钝化处理，特别适用于精密小、复杂件、大面积钝化处理。如螺丝、小型家具、食品机械、化工机械、数码电器部件、通讯器材等。其特性与优点如下：

1，环保易于管理。不含重金属等有害物质，易于管理。不含酸蚀成份，符合当今环保RoHS标准，

2，成膜快速稳定。采用混合型腐蚀抑制剂，在使用过程中能够稳定保持物质的价态，钝化溶液更稳定、成膜更快速3-5分钟内即可形成致密的钝化保护膜，同时保持工件原有光泽、不损伤工件尺寸。

3，耐腐蚀性能优异。钝化后再经本品处理，中性盐雾性能提高2-3倍。一般SUS200、SUS400材料盐雾高于72小时，SUS300系列（不含SUS303）盐雾可高达1800小时。

1，工艺流程：

不锈钢钝化处理-流动清水漂洗（1-2次）-钝化膜固化处理-漂水-纯净水-烘干或晾干

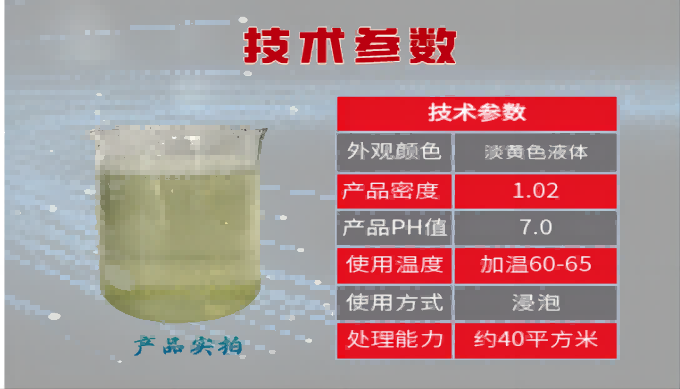

2，钝化液参数

（1）使用浓度：原液使用

（2）处理方法：浸泡

（3）浸泡温度：60-65度

（4）浸泡时间：3-5分钟。

（5）烘干温度：65-70度

 在钝化过程中，由于钝化液中氧化剂不断消耗以及工件携带物的影响，钝化液的pH值会随着这些因素的产生而有所变化，标准溶液pH约为7，若大于8说明溶液中有效成分，一般情况下只需向钝化槽补加SY-903030B新液即可使槽液的pH值恢复到工艺指标范围内，SY-90303B的消耗量主要取决于不锈钢携带损耗及处理工件的累积表面积，一般使用寿命为30-50m2/Kg表面积。及时补加新液是最有效的维护方法。

 溶液的老化失效，工作液经过长期使用，当溶液中杂质含量达到极限 SO42-＞10g/L、Cu2+＞0.5g/L、Cl-＞60mg/L、 Fe3+＞10g/L时，钝化性能急剧降低.不管如何补加新液，钝化效果难以满足要求，这时应倒掉槽液更换新液。

咨询联系：彭先生

咨询电话：186-6628-1138，135-1084-5648

添加微信：186-6628-1138

总部电话：0755-27780263

分部电话：0769-86006009

电子邮箱：peng@sdy668.com
