铝合金耐二氧化硫气体腐蚀测试240小时的钝化如何做？
点击次数：2623
发布时间：2020-05-29
铝合金钝化，其耐腐蚀性能测试采用的是中性盐雾测试，可是对于一些特殊要求的部件，需要做二氧化硫气体腐蚀测试，本公司有客户要求二氧化硫气体腐蚀测试必须达到240小时以上，在此与大家分享工艺方法。
二氧化硫气体耐腐蚀测试，说明对铝合金钝化后的耐腐蚀有很高的要求，所以我们选择了二次钝化工艺，方法是：用三价铬钝化剂钝化后，用含稀土钝化剂的再进行二次钝化，三价铬钝化前处理的清洗、活化工序和工艺参数按照通常的前处理方式进行，但三价铬钝化采取20%高浓度，加温40-45度，钝化6-8分钟的工艺，二次钝化采取浓度30%，加温60-65度，钝化6-8分钟的工艺。根据客户的二氧化硫气体腐蚀测试，耐腐蚀时间可以高达240小时，取得了优良的耐腐蚀效果。
耐腐蚀高低与铝合金材料的相关成分有很大的关系，根据我公司对多种材料的测试，按照以上钝化工艺方法，二氧化硫气体腐蚀测试时间至少可以达到120小时。

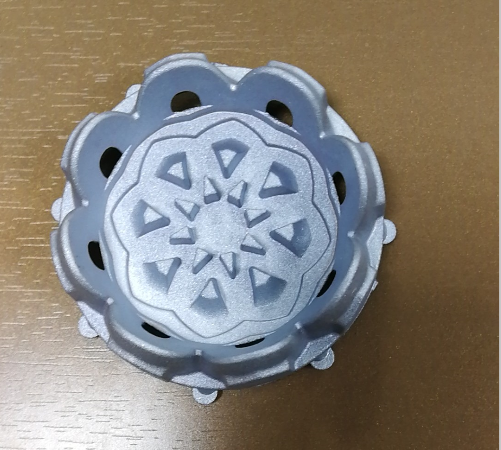

钝化效果图
