镁合金皮膜处理配套产品及流程
我公司镁合金配套药水，通过不断验证优秀组合产品，镁合金皮膜后，其膜层具有超强的耐腐蚀能力、良好的导电性能和优异的涂装结合力，膜层致密、细腻均匀、呈浅灰色或深灰色，耐中性盐雾24小时以上，甚至可达96小时，涂装后中性盐雾达500-1000小时；本系列药水不含铬、锰、锆、氟等有害元素，完全符合ROHS和国家的环保规定，废水处理简单；常温使用。能耗低，可用喷淋或浸泡处理，工艺简单、易于控制、稳定性好，非常适合于流水线的生产。
一，盐雾要求48小时或以上的使用方法及流程如下：

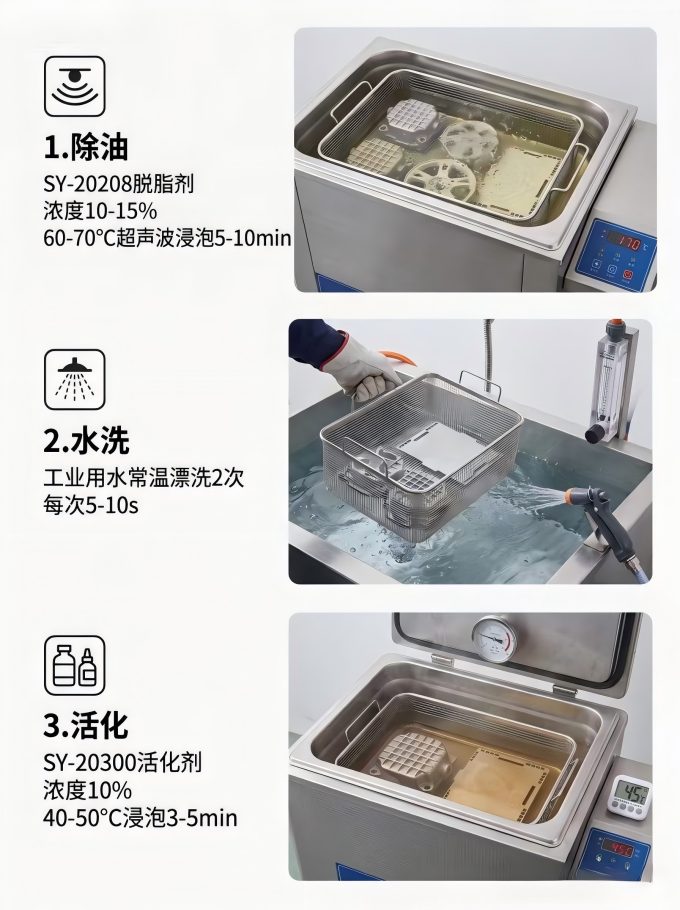

1-------除油—SY-20206脱脂剂10-15% ；超声波浸泡； 60-70℃；10min。
2-------水洗--工业用水；浸泡（搅拌）；常温；三次；5-10s/次。
3-------活化1—sy-hh300活化剂10%；浸泡；50-60℃；90s。

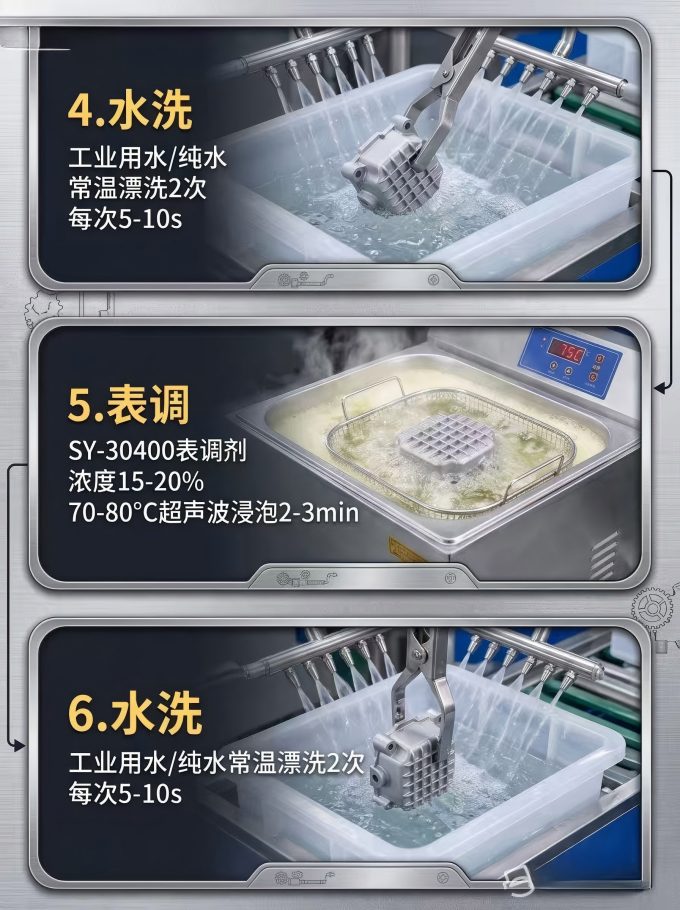

4-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
5-------表调1—sy-bt400表调剂20%；超声波浸泡；75-85℃；3-4min。
6-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
7-------活化2--sy-hh300活化剂10%；浸泡；50-60℃；5-15s。
8-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
9-------表调2—sy-bt400表调剂20%；超声波浸泡:75-85℃；3min。
10-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。

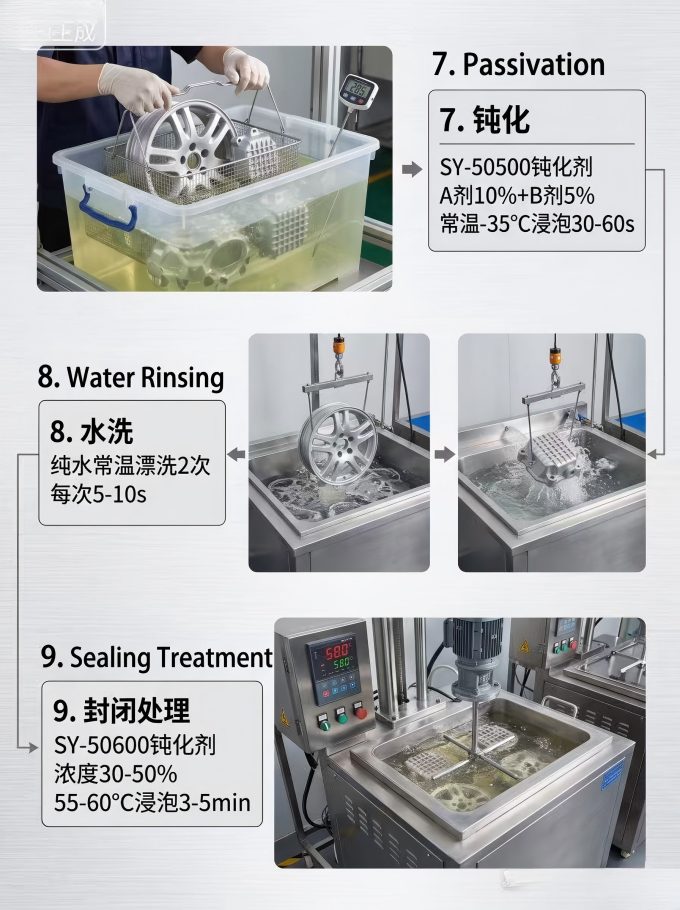

11-------化成—sy-40302化成剂15%；浸泡(常温): 15-30s。
12-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。
13-------封闭—sy-fb100封闭剂（50%）；浸泡；40-60℃；5-8min。。

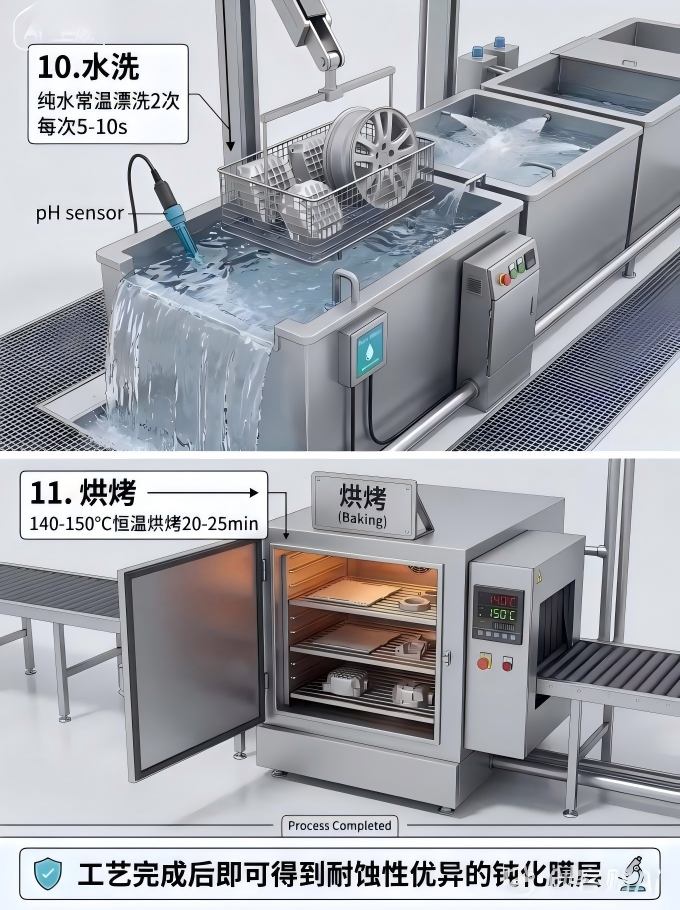

14-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。
15-------烘烤---120-130℃恒温烘烤:20-25min。
二，盐雾要求24小时或以上的使用方法及流程如下：
1-------除油—SY-20206脱脂剂10-15% ；超声波浸泡； 60-70℃；10min。
2-------水洗--工业用水；浸泡（搅拌）；常温；三次；5-10s/次。
3-------活化1—sy-hh300活化剂10%；浸泡；50-60℃；90s。
4-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
5-------表调1—sy-bt400表调剂20%；超声波浸泡；75-85℃；3-4min。
6-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
7-------化成—sy-40302化成剂15%；浸泡(常温): 15-30s。
8-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。
9-------封闭—sy-fb100封闭剂（50%）；浸泡；40-60℃；5-8min。。
10-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。
11-------烘烤---120-130℃恒温烘烤:20-25min。
三，无裸膜盐雾测试要求，喷涂前处理前的使用方法及流程如下：
1-------除油—SY-20206脱脂剂10-15% ；超声波浸泡； 60-70℃；10min。
2-------水洗--工业用水；浸泡（搅拌）；常温；三次；5-10s/次。
3-------活化1—sy-hh300活化剂10%；浸泡；50-60℃；90s。
4-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
5-------表调1—sy-bt400表调剂20%；超声波浸泡；75-85℃；3-4min。
6-------水洗--工业用水/纯水；浸泡（搅拌）；常温；三次；5-10s/次。
7-------化成—sy-40302化成剂15%；浸泡(常温): 15-30s。
8-------水洗--纯水；浸泡（搅拌）；常温；三次；5-10s/次。
9-------烘烤---120-130℃恒温烘烤:20-25min。
说明：
1、此工艺为我司试验最佳工艺，请贵司按照以上工艺条件操作。
2、镁合金处理药水属酸性或碱性药水，操作时请佩戴橡胶手套，避免与皮肤直接接触。
3、如在作业时不慎药水溅到手上或皮肤上，请立即用流动的水清洗。
