不锈钢钝化的耐腐蚀效果检测方法介绍
点击次数：3835
发布时间：2020-11-09
不锈钢钝化后，需要对不锈钢的钝化效果进行检测与评估，来定量或半定量地表征其在使用环境中的耐蚀效果。检测方法可以很多种，但目前行业比较成熟的方法是以下几种。
第一种方法是中性盐雾测试法。采用国家标准GB 6458-86《金属覆盖层中性盐雾试验（NSS试验）》或国际标准ISO 3768-1976《金属覆盖层中性盐雾试验（NSS试验）》，将钝化金属样条置于氯化钠盐雾箱中，分段时间观察金属的腐蚀进展情况，是一种较为粗放、但简单通用的检测方法。
第二种方法是盐水浸泡法。利用金属在盐水(氯化钠、氯化铁等溶液) 中的腐蚀失重与时间的关系来检测钝化的耐蚀效果。该方法可可参照GB/T17897－2016《金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法》。
第三种方法是一种快速、直观的检测方法，也称为蓝点法。在GB/T25150－2010《工业设备化学清洗中奥氏体不锈钢钝化膜质量的测试方法蓝点法》中详细介绍了该方法流程，即先用分析纯铁氰化钾、浓硫酸、浓盐酸和纯水按比例配制成一定浓度的检测液，将此溶液滴在洁净的钝化膜表面，钝化膜在酸性条件下遭破坏后露出基材; 反应生成深蓝色的难溶性配合体，而沉积在试样表面形成蓝点，因而可以利用生成蓝点的时间来获得钝化耐蚀效果的评价结果。
第四种方法是电化学测试法，参照标准是GB/T17899－1999《不锈钢点蚀电位测量方法》，利用动电位极化曲线测试钝化处理试样的点蚀电位以及低频阻抗值，从而判断材料的钝效果。
上面几种不锈钢钝化测试中，以中性盐雾测试最为常见。当然除了以上几种常用的测试方法之外，还有一些因应特殊要求的特殊方法，如盐雾测试中有酸性腐蚀盐雾测试的等等。

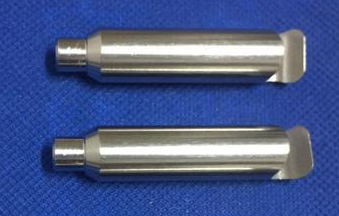

303不锈钢材料，盐雾120小时
