经典案例分享|铝合金钝化膜高温烘烤后的耐腐蚀情况

最近有客户问铝合金钝化膜高温烘烤后的耐腐蚀性怎么样？本文将以圣德益公司的经典案例为大家提供参考。

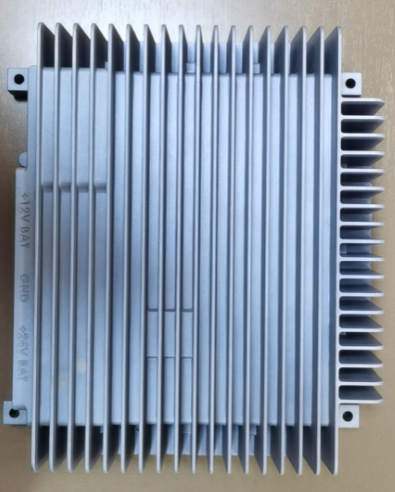

本案例客户是在深圳市龙华新区观澜润塘的一家精密压铸公司。该案例客户使用工艺方法是：采用清洗、活化、钝化工艺，在工艺上与其它钝化基本一样，参数也是大同小异，唯一区别的是使用耐高温钝化剂。

案例中使用的铝合金三价铬耐高温钝化剂为圣德益公司荣誉出品型号SY-40202耐高温钝化剂，其烘烤温度可适应150-300度左右的高温烘烤。

案例客户所使用工艺参数是：耐高温钝化剂的浓度为15%，钝化的时间5分钟，加温35度。采用不同的方法测试，其结果如下：

高温烘烤300度，烘烤时长5分钟，盐雾测试24小时以后才开始出现腐蚀点；烘烤温度250度，烘烤时长约10分钟，盐雾测试36小时开始出现腐蚀点；烘烤温度200度，烘烤时长20~25分钟，盐雾测试48小时完全没有腐蚀点，而测试至72H开始出现腐蚀，烘烤温度150度，烘烤15分钟，盐雾测试120小时无腐蚀点，而从144小时开始出现腐蚀，烘烤100度左右的，盐雾测试200小时没有腐蚀。

从本案例的测试结果看，高温烘烤对盐雾影响比较大，也说明了铝合金耐高温钝化剂相对于一般钝化剂来说，耐高温效果是优秀的。

以上就是今天分享的内容，希望能为大家答疑解惑，如有疑惑欢迎随时咨询，您也可关注我司公众号（VX搜索：圣德益科技有限公司）或者登录我司官网查看更多金属表面处理的相关知识。
