铝合金钝化，盐雾720小时工艺应注意的问题
点击次数：4489
发布时间：2021-10-22
压铸铝合金中性盐雾要达到720小时，工艺方法如下：
1，压铸产品需要进行除垢处理，压铸件表面脱模剂等杂志比较多，除垢是保证高盐雾的必要步骤。
2，选择完善的、科学合理的工艺路线：除油-水洗-活化-水洗-超声波水洗-一次钝化-水洗-二次钝化-水洗-烘干。
3，关键工序的参数胡管控：1），作为高盐雾要求的钝化处理工艺，活化不可以省去，很多朋友为省事，经常把活化工序省掉，这是不可以的；2）一次钝化要是用20%的高浓度，加温35-40度处理，时间不少于5分钟，最好10分钟；3）二次钝化使用浓度不低于20%，温度55-60度，时间5-10分钟。

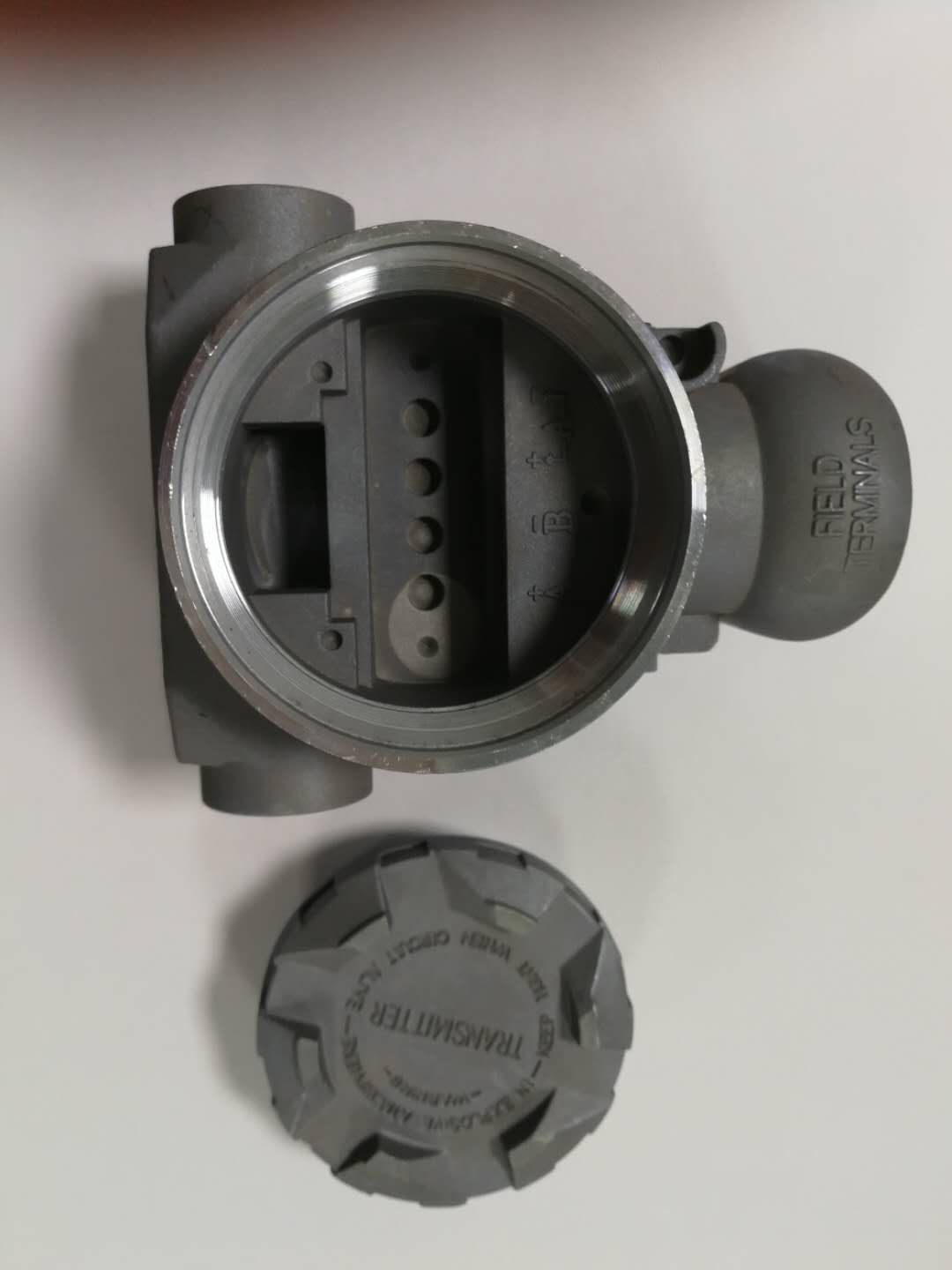

按照以上工艺，ADC12材料,720小时是完全可以保证的，对于其他材料，材质的不同，盐雾有高低，最好的盐雾可以达到960小时。
