耐腐蚀本色钝化剂
点击次数:1560
发布时间:2022-10-01

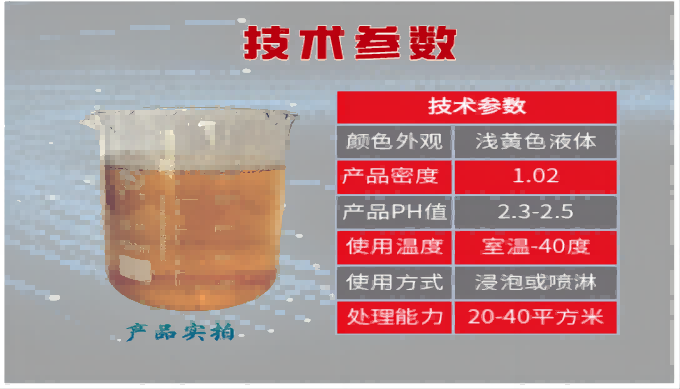

![六价铬本色钝化剂(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-44cfbbd735-88c2-4a59-be43-9e0370c5fd9b.png)
![产品介绍(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-0997f174c1-29c9-42aa-b806-a9dbf9ae7c4c.png)
1,含微量(1000ppm)铬酸盐的浓缩液体。
2,适用于铝及铝合金、锌合金钝化。
3,钝化后成膜为金属本色。
4,耐腐蚀性好。压铸铝中性盐雾120-240小时;铝型材中性盐雾240-360小时;锌合金中性盐雾72-150小时。在以上钝化剂的基础上加入不改变颜色的二次钝化剂,压铸铝中性盐雾240-480小时;铝型材中性盐雾500-960小时;锌合金中性盐雾240-360小时。
5,低接触电阻,根据MIL-DTL-81706B小于5000µOhm/平方英寸耐热性高的无机钝化膜层;
![工艺性能(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-25b46f9e01-9c65-4c84-a4e5-accb248d79da.png)
工艺流程:
除油—水洗—钝化—水洗—(二次钝化)-(水洗)-干燥
附注:括号中的工艺流程根据盐雾要求选用
性能指标
1,压铸铝合金,仅本剂钝化,中性盐雾120-240小时;加入不改变颜色的二次钝化剂,中性盐雾240-480小时。
2,铝合金型材,仅本剂钝化,中性盐雾240-360小时;加入不改变颜色的二次钝化剂,中性盐雾500-720小时。
3,锌合金,仅用本剂钝化,中性盐雾72-150小时;加入不改变颜色的二次钝化剂,中性盐雾240-360小时。

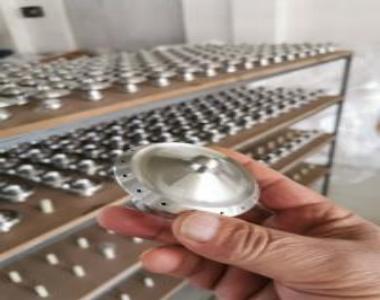

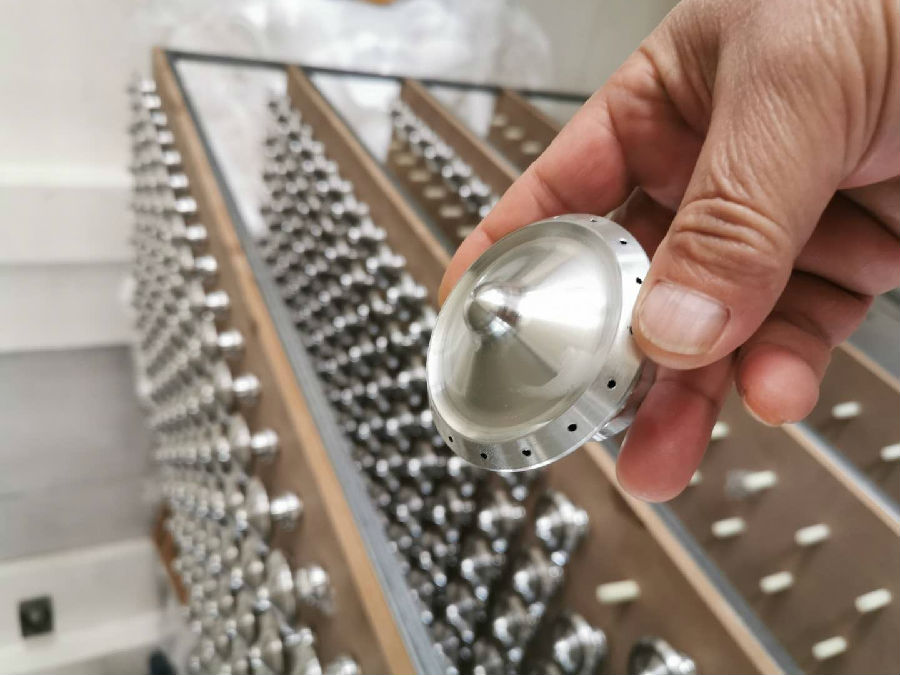

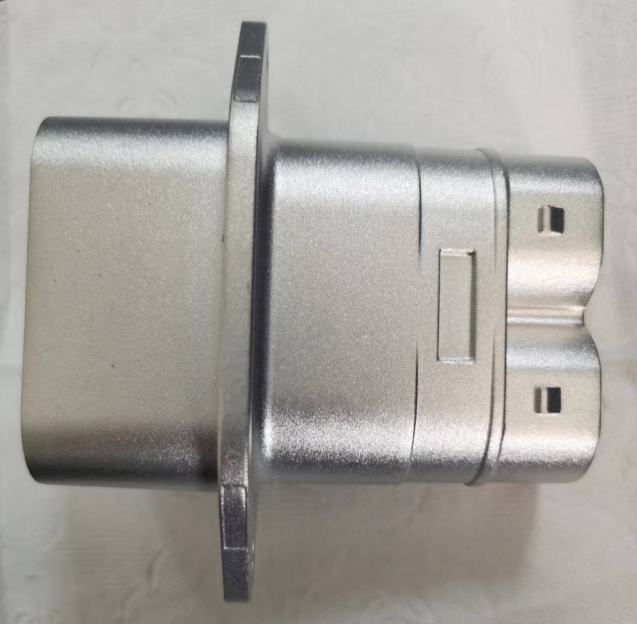

![案例产品(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-52884a662f-ca81-45cc-b8fc-00c13c4a3da8.png)
![3-1六价铬本色钝化(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-52a070fb50-342b-4b09-82f4-0d9f5d55dacd.png)
![环保认证(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-0587c5e43e-1888-436f-bc08-d79236ec2696.png)
![黑色钝化剂(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-0525a9b7d2-4f9c-4033-a025-d87f3dd92876.png)
![联系我们(1).png](/js/SystemJs/ueditor/server/upload/uploadimages/2024-02-12-2388844fa8-4a44-4a42-8c00-5676530ac245.png)
咨询联系:彭先生
咨询电话:135-1084-5648,186-6628-1138
添加微信:186-6628-1138
总部电话:0755-27780263
分部电话:0769-86006009
