钝化膜质量测定的方法
点击次数：3520
发布时间：2014-01-02
1) 外观目视法
好的磷化膜外观均匀完整细密、无金属亮点、无白灰。锌系磷化膜为灰色膜，铁系磷化为彩虹色膜。而铝及铝合金则为无色或彩色铝皮膜。
2) 微观结构显微镜法
以金相显微镜或电子显微镜将磷化膜放大到100~1000倍，观察结晶形状、尺寸大小及排部情况。结晶形状以柱状晶为好。结晶尺寸小些为好，一般控制在几十微米以下，排部越均匀，孔隙率越小越好。
3) 厚度(或重量法)测定法
对于钢板的磷化膜方法是将磷化板浸在75度，质量分数20%的铬酸溶液中10~15min以去除磷化膜，然后除去膜层前后的重量差求的膜重。
4) 腐蚀性能测定法
最常用的是硫酸铜点滴实验法。现在常与下道工序进行后根据用户要求进行盐雾试验、耐温热试验或循环周期试验等。
5) 抗冲击试验
常常是进行涂装后一起测定，当用49N•cm 对涂装后的磷化板进行冲击试验时，当冲击后的样板的反面冲击点不产生放射性裂纹时，即可确定该磷化膜的质量较好。
6) 二次附着力测定
钝化膜涂装后测定的附着力为一次附着力。在一定条件下进行耐温水实验后测定的附着力称为二次附着力。一般是在耐水试验后的样板上用划格法作附着力的测定，以胶带剥离后观察涂膜脱落等级，一般均为平行比较实验。
7) 钝化膜孔隙率的测定
取14%的NaCL和3%的铁氰化钾溶液，表面活性剂的质量分数为0.1%的蒸馏水溶液，保存在褐色瓶中24小时，用滤纸过滤。使用时将滤纸切成长、宽均为2.5厘米的纸片，用塑料镊子将纸片浸入上述溶液中，提出滴净多余试液，将他覆盖在戴测的磷化膜表面，经过一段时间(1分钟)后将试纸拿掉，观察膜层表面，有兰色斑点处表示有孔隙部分。
8)钝化膜的耐碱性
比较钝化膜在浸碱液0.1mol/L的氢氧化钠，25度，5分钟前后的质量差，可以得到钝化膜在碱液中的溶解量。
9) 钝化膜的耐酸性
比较钝化膜在PH值位为2的酸液中的溶解量来评价钝化膜的耐酸性。

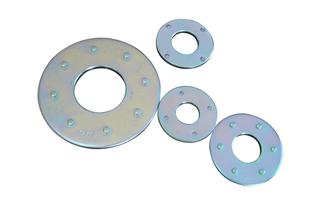

三价铬钝化工件 环保纳米皮膜显微图 铁系磷化显微图
