锌合金钝化，耐腐蚀性与哪些工艺有关？---耐腐蚀性专题
点击次数：1817
发布时间：2021-02-01
锌合金具有易于铸造，便于复杂结构的工件的制造，锌合金的耐腐蚀性受纯度影响很大，要求纯度比较高，所以从制造的可靠性看，锌合金制造件完善的工艺保障，都会进行钝化处理，下面与大家分享锌合金钝化，耐腐蚀性与哪些工艺有关？
第一点与锌合金钝化耐腐蚀性有关的工艺是表观研磨抛光，抛光与否影响锌合金钝化的耐腐蚀性，耐腐蚀盐雾要求高于72小时的的锌合金钝化处理前，应该采取机械抛砂，抛丸、振动研磨、化学抛光的方式处理，确保表面污垢完全清除干净，无过多的杂质。例如，同样的工艺，使用我公司锌合金钝化液SY-40201X，不研磨的工件一般耐腐蚀盐雾可以达到48-72小时，研磨过的工件可以达到96-150小时。
第二点与锌合金钝化耐腐蚀性有关的工艺是钝化的工艺方法，钝化的工艺采取清洗、活化、钝化，或加封闭的工艺比较完善，很多用户喜欢省去活化工序，活化工序对保持部件表面的洁净无杂质和促进更好的成膜有很好的作用，应尽可能省去，例如，同样的部件，使用我公司锌合金钝化液SY-40201X，活化再钝化的耐腐蚀性高于不活化直接钝化的耐腐蚀性。而加入钝化工序，更能极大的提高耐腐蚀性能，具体在第四点论述。
第三点与锌合金钝化耐腐蚀性有关的工艺是钝化药水的选择，目前行业中锌合金钝化药水的中性盐雾测试基本在24-48小时，我公司的锌合金钝化药水如按第二点工艺描述，不佳封闭的前提下，盐雾可以达到150小时，加封闭后耐腐蚀盐雾更高。
第四点与锌合金耐腐蚀性有关的工艺是封闭药水的选择，对于盐雾高于150小时以上的，钝化后可以加入无机导电封闭处理，在我是锌合金钝化处理后，配套使用无机导电封闭，其耐盐雾时间可以高于240小时。
由上可见，锌合金钝化，耐腐蚀性与工艺选择实施相关，要获得比较高的耐腐蚀性，就应该做好表面的研磨、选择好工艺流程、钝化或封闭药剂。

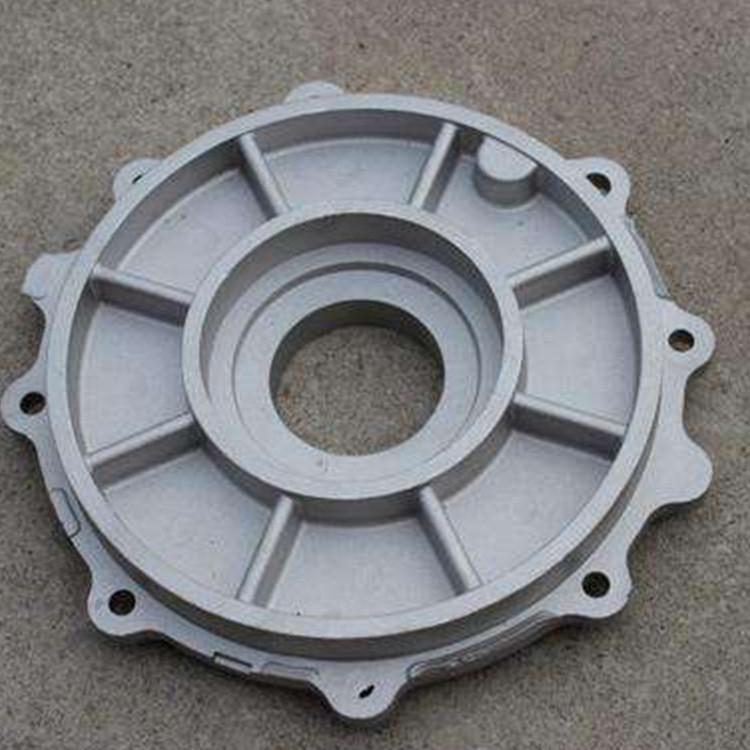

锌合金240小时钝化
