锌合金钝化，一种耐腐蚀性盐雾可高于240小时的钝化剂--耐腐蚀性专题
点击次数：2162
发布时间：2021-02-02
锌合金钝化，目前一般性的钝化液耐腐蚀盐雾在48小时左右，在这里我为大家介绍一种耐腐蚀性中性盐雾可以达到240小时的钝化剂。
该产品是用于锌合金的非六价铬钝化液，是以三价格为基础的钝化液；钝化后可形成淡蓝可见的转化膜;其防蚀性能优于六价铬钝化工艺;使用方式可以是浸渍、喷淋、手工擦拭。该产品钝化后成膜具有低接触电阻特性，是一种符合MIL-DTL-81706B小于5000µOhm/平方英寸耐热性高的无机钝化膜层
该产品通过QPL认证，符合甚至超过MIL-DTL-81706及MILDTL5541的耐腐蚀标准,根据ASTMB-117及DINENIS9227中性盐雾 测试标准；锌合金钝化后耐腐蚀盐雾超过150小时，符合等级1A和3；在以上盐雾基础上，如配套使用无机导电封闭剂，其盐雾可以达到240小时以上。
使用该产品，可以根据中性盐雾高低选择使用工艺，具体按以下方法选择：
1，中性盐雾150小时以下的工艺： 脱脂--水洗--活化--水洗--钝化处理—水洗,
2，中性盐雾150-360小时或以上的工艺： 脱脂--水洗--活化--水洗--钝化处理—水洗-封闭处理--水洗
3，中性盐雾低于72小时的工艺： 脱酯除油-–水洗--钝化处理-水洗
在使用过程中，应注意工艺参数的管理， 对于三价铬钝化层，温度和浸没时间有着相对的影响。钝化液温度较高则浸没所需时间较短，钝化液温度较低则浸没所需时间较长。为了得到优良的防腐性能，建议使用以下组合：
1，30℃ 4分钟 (2-6 分钟),；2，40℃ 2分钟 (1-3 分钟)。
如果您从事锌合金钝化，建议您可以试试这种耐腐蚀比较好的钝化剂，可以体会到成本增加不多，但耐腐好蚀性会大大超出您的预期。

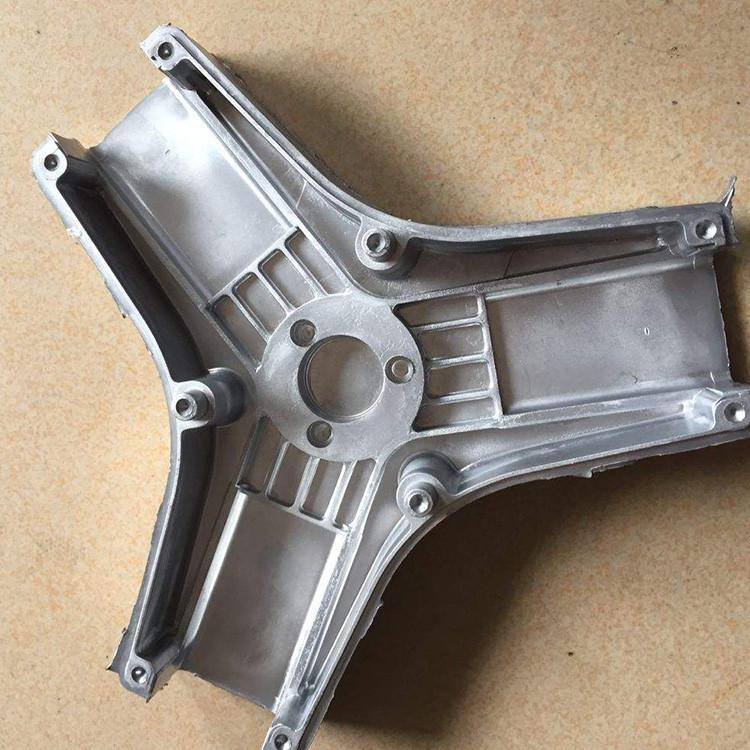

锌合金钝化效果
