科普：铝合金三价铬钝化剂不同的膜色生产工艺

客户在使用三价铬钝化剂钝化处理铝合金产品时，一般会对表面的成膜提出不同的色泽要求，而铝合金钝化成膜颜色一般与材料以及除油、活化、钝化三道工序密切相关。

材料一定的情况下，三道工序药剂的酸碱性、作业温度和时间、作业方式不同，颜色都会有差别，对此我将不同成膜颜色做法在下面给大家一一介绍，希望能给各位钝化产品调整成膜颜色提供帮助。

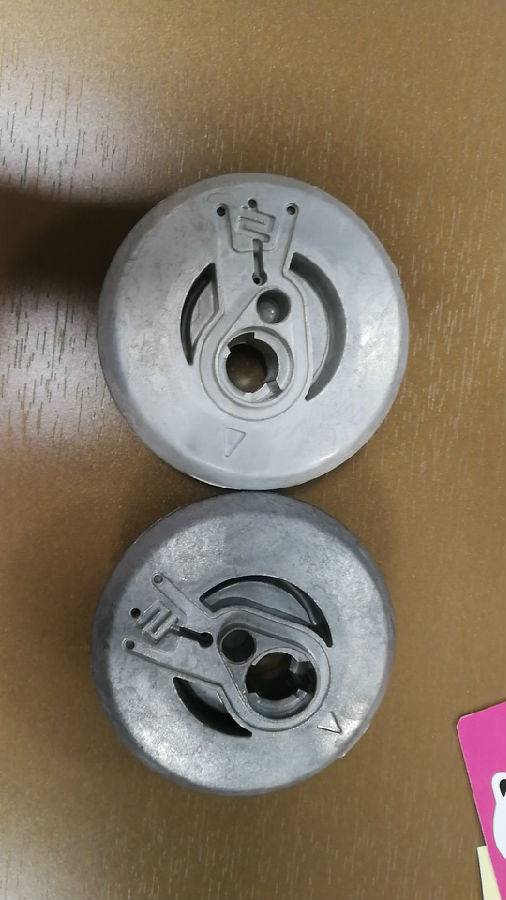

本色钝化

铝合金三价铬钝化膜色要求本色的，在生产过程中，建议使用碱性清洗剂，清洗剂温度应低一些，清洗时间尽可能短，作业流程中不要使用酸性活化，以SY-40201三价铬钝化剂为例，钝化时间控制在60-90秒，常温浸泡，其成膜颜色即为本色，耐盐雾可以达到72小时以上。

浅蓝色钝化

铝合金三价铬钝化膜色要求为浅蓝色的，建议使用酸性清洗剂，或碱性清洗剂加活化工序处理，钝化时间（钝化剂与上同，下同）控制在2-3分钟，温度为常温，成膜即为浅蓝色。

浅金黄色钝化

铝合金三价铬钝化膜色要求为浅金黄色的，建议使用碱性清洗剂，且清洗浓度加大一点，温度高一些，浸泡时间加长；可以使用或不使用活化工序，钝化时间控制在3min，成膜颜色即可为浅金黄色。
深蓝色钝化

铝合金三价铬钝化膜色要求为深蓝色的，可以在成膜为浅蓝色的做法上，加长钝化的浸泡时间为5-7min，或将钝化药水加温至35度浸泡，成膜即可成深蓝色。

从上面可以看出，使用铝合金三价铬钝化剂钝化处理的铝合金产品时，不同颜色有不同的做法，有经验的工程师会根据材料及成膜色泽的深浅，在以上的基础上，通过调整配方、调整工艺参数或工艺流程做出更多符合客户要求的颜色。
