铝三价铬钝化，铬离子浓度应在什么范围？

今天分享的内容涉及专业知识较多，目的是给大家对铝合金钝化有更深的认识，也希望能给钝化加工生产者提供思路。

我们知道铝三价铬钝化，铬离子的浓度高低对钝化的效果起着关键的作用，而铬离子的高低决定配槽稀释的浓度。

但不同的配方，由于化学机理和所含物质有所不同，铬离子浓度也是不同的，在此，本人在此以SY-40201钝化剂为例，说说铬离子浓度在什么范围，钝化的耐腐蚀性才有保证。

按照我司多次的测试和验证，采用以下方式检测钝化液的铬离子浓度方法如下：准确移取10ml待测槽液于碘量瓶中，依次加入10ml10%的氢氧化钠，2ml30%过氧化氢，20ml纯水，摇均，放置在电炉上加热煮沸约20min，使待测液剩约1ml,取下冷却至室温；

加入30ml纯水摇均后再依次加入30ml20%硫酸溶液，2g碘化钾摇均后盖上盖子放置于暗处5min，用0.1mol/L硫代硫酸钠液滴定至待测液体为浅绿色，加入3ml淀粉指示剂（此时为深紫蓝色），继续滴定至紫蓝色消失/(浅亮绿色)，此时消耗0.1mol/L硫代硫酸钠标准液的毫升数为待测液中三价铬离子的浓度，SY-40201D钝化液的铬离子浓度一般在0，3-1.2之间可正常使用，0.3-1.2的浓度范围相对比较广，这就决定了SY-40201易于使用的特性，而钝化后的耐盐雾主要决定于时间，如钝化时温度为常温，时间在1.5分钟，盐雾可以达到48-72小时，而钝化时间如果高于3分钟，其钝化后耐盐雾可以达到96小时以上，如有盐雾要求高于96小时的，才要求铬离子浓度不低于0.6，按照SY-40201的特性，以10%de1浓度稀释，其铬离子浓度都不会低于0.6，添加时以每立方槽液添加10KG，就可以提高0.1个单位铬离子浓度。

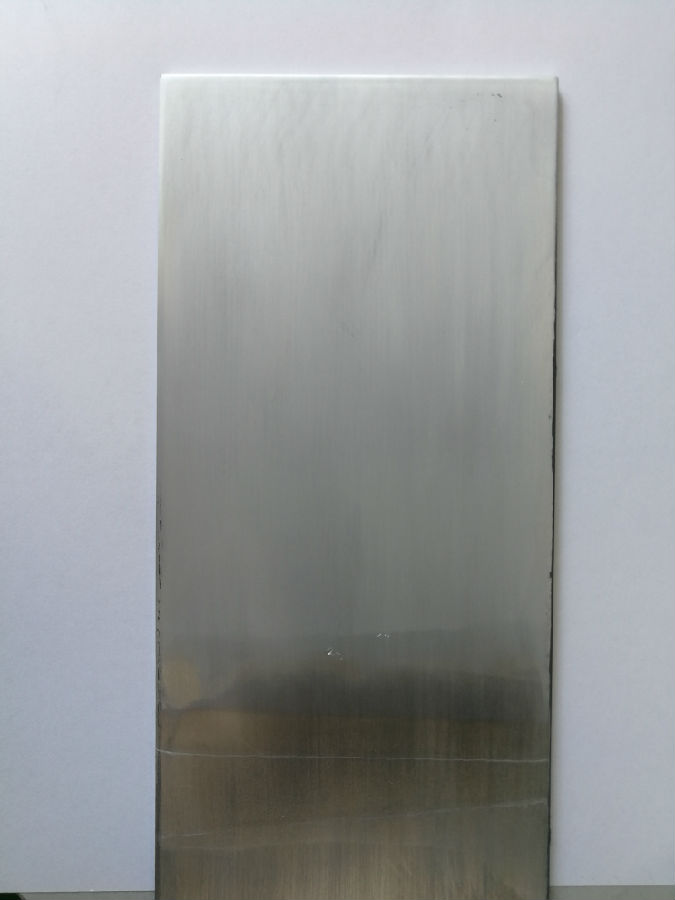

按照我们的生产实践经验，一般的情况下，以我们的测试方法，铬离子的浓度在0.3-1.2之间，铝合金钝化的效果完全符合不同的盐雾要求。

以上就是今天分享的内容，如有疑惑随时联系我司，我们将竭诚为您服务。
