您好,欢迎来到深圳市圣德益金属表面处理材料有限公司!
业务范围: 铝钝化剂|锌钝化剂|铜保护剂|不锈钢钝化剂|镁合金钝化剂|金属防锈剂|金属清洗剂
186-6628-1138/0769-86006009

我的位置: 首页 >> 产品中心 >> 锌合金处理剂 锌合金处理剂

【耐腐蚀】锌二次钝化剂

点击次数:1264   发布时间:2020-04-15



特别声明:

  二次钝化剂是针对一些盐雾要求很高的客户设计,盐雾要求不高的不需要二次钝化剂,使用我司三价铬钝化剂可满足要求。


*本品是一种非油性、成膜导电的二次钝化剂。产品不含铬、不含磷等环保禁排成份。

*适用于铝合金、锌合金、镀锌等表面六价铬、三价铬钝化后的二次钝化处理。
*能在短时间内形成化学性质极为稳定的微细结晶封闭膜层,膜层耐腐蚀性、抗指纹、导电性好、不改变钝化颜色,裸膜中性盐雾测试可以在铬钝化剂基础上提高1-3倍;与涂料结合力好。

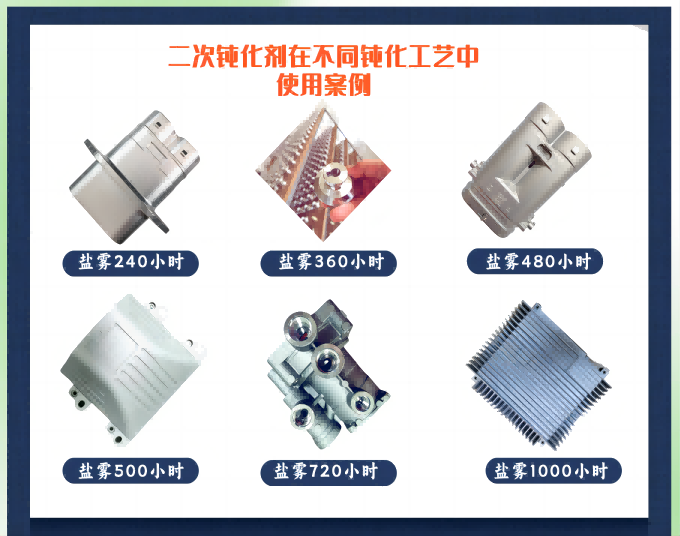

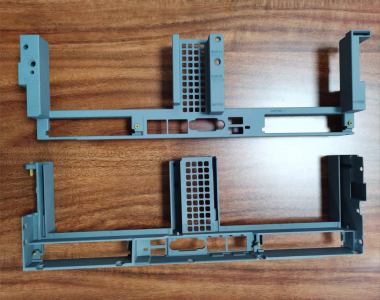

*以使用本公司三价铬钝化剂后再二次钝化为例,压铸铝钝化后盐雾高达500小时以上,型材铝合金中性盐雾高达1000小时以上,锌合金盐雾高达300小时以上,镀锌板在钝化的基础上盐雾翻倍。

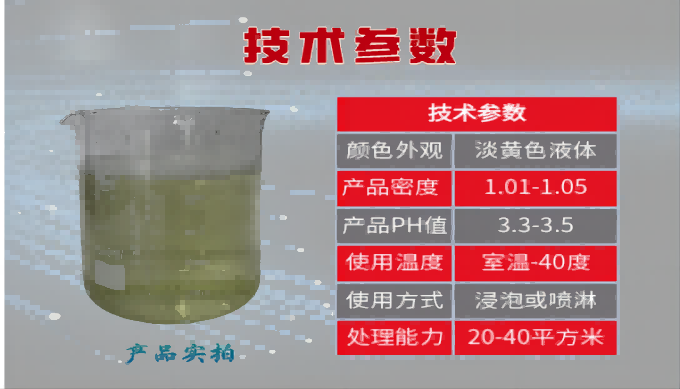

1,用去离子水稀释配槽。

2,开槽比例:20-50%。

(1)在配槽前请将槽子彻底清洗干净,加入所需的去离子水及浓缩液,搅拌均匀,检测其PH值,如果PH值不在3.5-5.5范围内,则将其调整至范围内。

(2)常温使用,选择高一些的浓度;加温使用,选择浓度可低一些。


PH值:3.8-4.5;       氧化点:6-9 Pt。

温度:常温-55℃;     处理时间:3-7分钟。


1)若PH值偏低则用10%稀氨水分少量多次缓慢调整。

2)若PH值偏高则用5%稀硫酸分少量多次加入调整,直到PH值在正常范围内。

备注:因每个客户素材、工艺、设备等有所差异,以上数据供参考,以实际生产为准。


PH值:用0.1/0.01精度的PH计放入搅拌均匀的封闭槽中,约30秒读取稳定后的数值为钝化工作液的PH值。

氧化点:取50ml槽液置于250ml锥形瓶中,加5ml98%浓硫酸酸化,摇匀冷却,滴加5-6滴指示剂,用封闭标液滴定,颜色由紫红色变为亮绿色为终点,此时消耗氧化标液的体积(毫升数)即为槽液氧化点浓度。


槽液钝化点调整:1000L槽液,每添加3kg二次钝化剂,钝化点上升约0.1Pt。


1、实际生产消耗多为带出消耗,生产过程应定期检测槽液PH值以及槽液封闭点浓度。

2、槽液长时间使用会有少量沉淀析出, 铝合金封闭槽配过滤机使用,可大大延长其使用寿命。

3、PH值及封闭点浓度应每4h检测一次,以保证有效浓度在管控范围内。


 1000L槽,连续生产、正常补加药剂情况下,处理面积达到3000-4000m²请重新更换槽液(此数据仅供参考,实际以实际生产为准)。






咨询联系:彭先生

咨询电话:135-1084-5648,186-6628-1138

添加微信:186-6628-1138

总部电话:0755-27780263

分部电话:0769-86006009

电子邮箱:peng@sdy668.com



深圳市圣德益金属表面处理材料有限公司  版权所有 Copyrightn 2013
总部业务电话:186-8036-9148 0755-27780263 传真:0755-27780267  分部地址:东莞市长安镇锦厦锦昌路6号伟安工业园

官网:http://www.sdy668.com    粤ICP备19081516号

<=Library.Factory.WebHelper.PostPage("http://www.hxzwz.com/system/myself-hxzwz/Interface/GetLink.ashx", "" )>
