锌合金无铬钝化剂
点击次数：1965
发布时间：2021-04-17
一、产品用途用于铝合金，锌合金的化学钝化，适用于铝及铝合金，锌合金前处理，可使铝及铝合金，锌合金工件获得均匀的无色至淡黄色，蓝色透明的化学转化膜（钝化膜厚度约为 0.2g/m2）。它有极好的防腐蚀性能和装饰性，具有优良的防变色能力。
二、产品特点
１、本产品不含重金属铬、铅、镉，处理后经水洗，不排放有害物质，不产生废水。
２、化学转化膜结合牢固，能够显著增强工件与涂层和油漆的结合力。
３、常温或低温工作，槽液检测简单，操作和管理简便。槽液配制方法简单，性能稳定，使用寿命长。生产效率高，综合成本低。是一种真正成功运用于生产且各性能指标都符合国家及国际标准的环保新产品。
4、锆钛系无铬转化膜与传统的铬化处理相比较,转化膜的厚度要薄一些,裸膜的耐蚀性相应也要差一些, 但是无铬转化膜紧密而且没有裂纹, 附着性与较厚的铬化膜比较显得更加好一些,因此在静电喷涂或液体喷涂之后,有利于保持喷涂层的最佳耐蚀性,也就是说,漆腊结合后的总体能来看,两种化学转化膜没有差别。
三、优点:
1、铝型材盐雾实验长达300小时以上（铜加速醋酸盐雾试验 60h,其保护等级为 10级,沸水试验达 2小时以上）。压铸铝盐雾在72小时以上，锌合金48小时以上。
2、无污染排放，完全符合欧美技术标准及环保标准。
3、性价比高，采用本公司无铬钝化与采用有铬钝化，综合生产成本并没有增加，完全可取代有铬钝化。

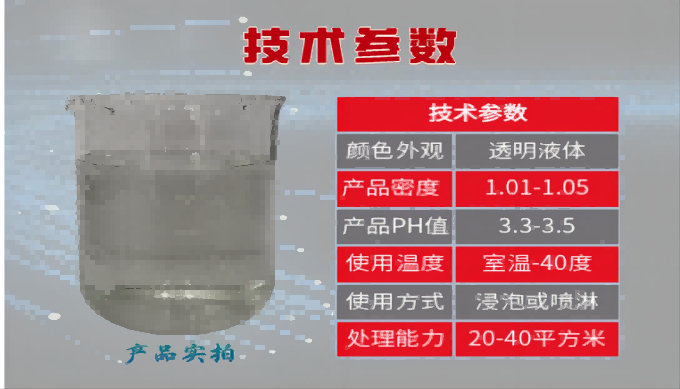

四、配方及工艺条件
槽液比例 5%（纯水配槽）
温 度 常 温
时 间 300秒
PH：2.0-3.0
五、槽液的维护与补充在生产过程中，应定时分析槽液的电导率和 Al 3+浓度（分析方法见附件）和 PH值，当槽液的电导率低于 1000s/cm时，或 PH值高于3.1 时,应补充环保钝化剂浓缩液.当 Al3+浓度高 1.0克/升时,应将槽液进行局部更新。
六、废水处理方法及效果
用生石灰（氧化钙）处理
化学反应式：CaO+2F —+2H +→CaF2↓+H2O
CaO+SO4 2-+2H +→CaSO4↓+H2O
反应过程，应充分搅拌，氧化钙的用量以废水的 PH值调整至 6.9-7.1 的范围内为准,经过处理的废水，其不溶物经沉淀,压榨去除,清液部分因不含有害成份,可循环使用
